맥북프로 2015년 13인치 배터리 자가교체 방법

현재 맥북프로 2015년 13인치를 사용하고 있습니다.

요즘에는 맥북을 책상 스텐드에 거치한채 거의 데스크탑처럼 사용하다보니 들고다니는 일이 별로 없네요...

근데 얼마전 맥북을 들고 나가서 맥북을 사용하는데 이상하게 꺼떡거리는 것을 알게 되었습니다.

테이블 바닥에 뭐가 있나? 하고 살펴보아도 테이블은 수평이 잘 맞아 있습니다...

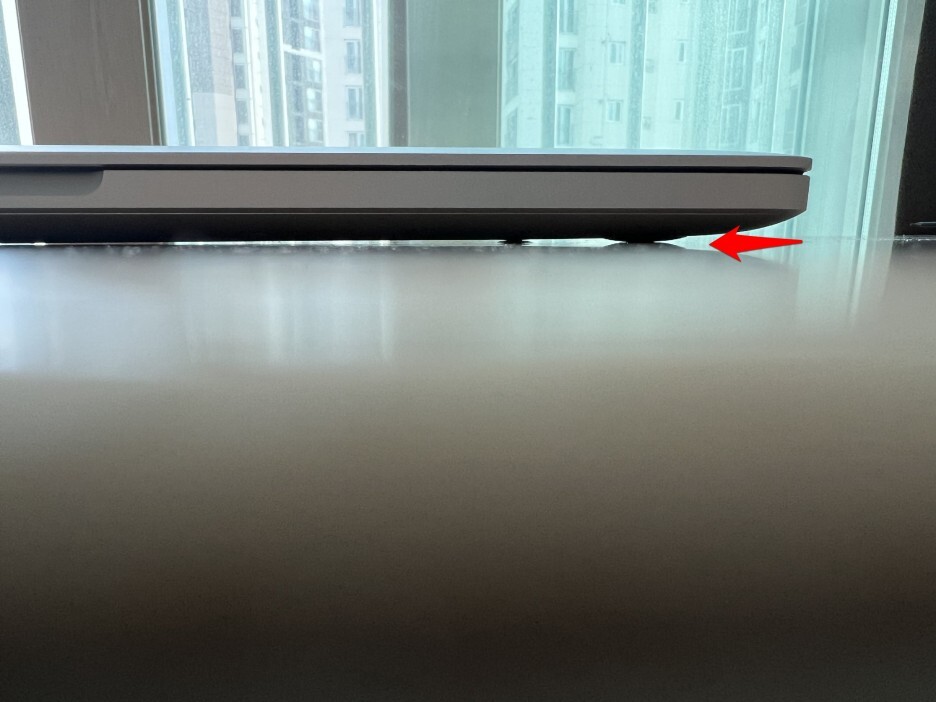

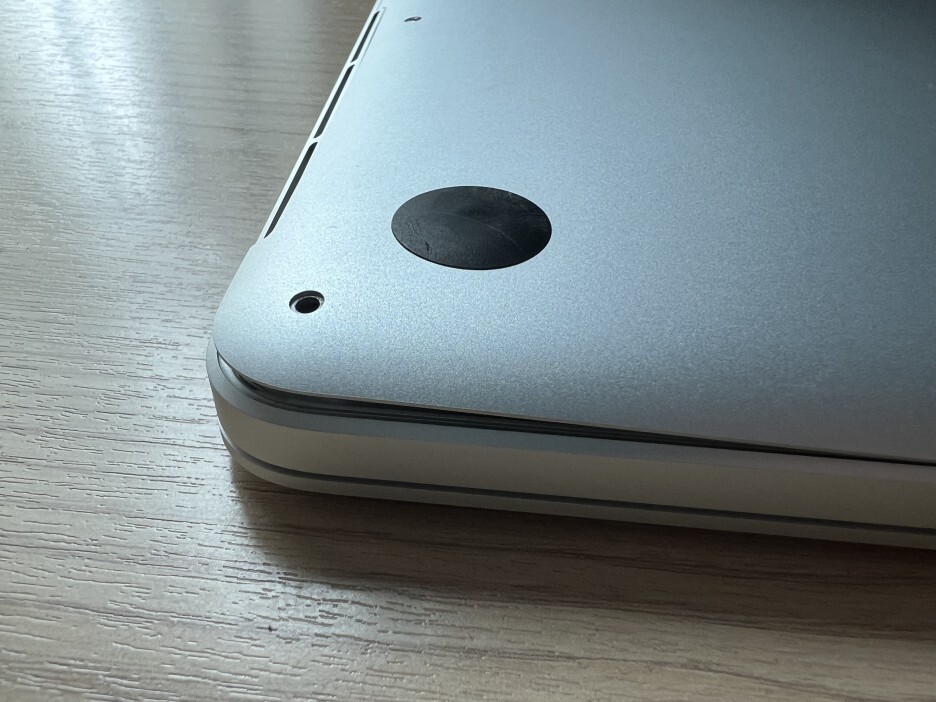

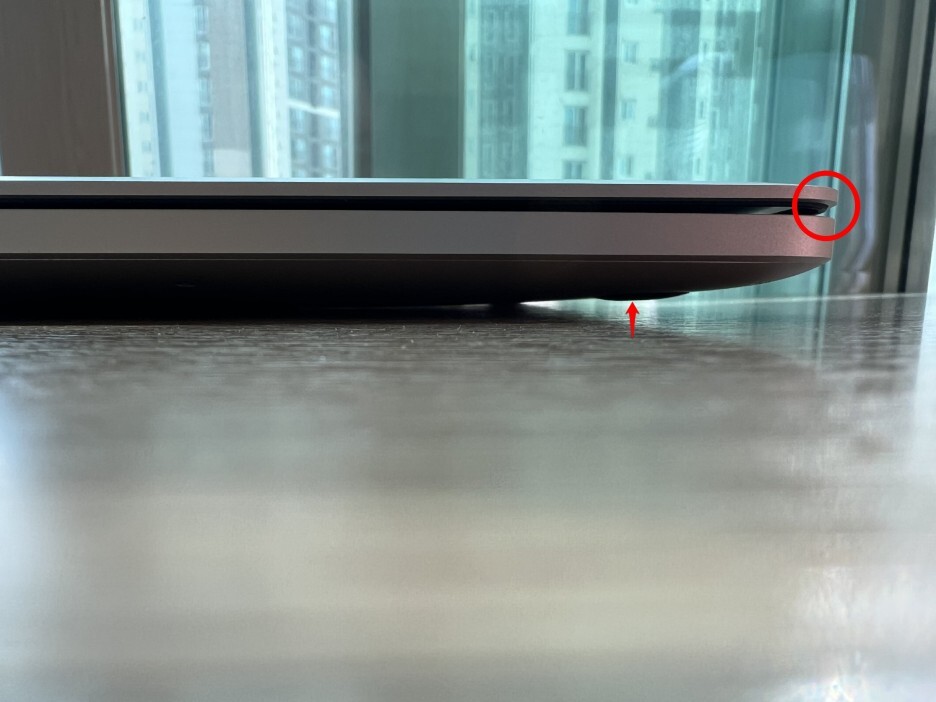

그래서 맥북을 살펴보니 바닥이 부풀어올라 수평이 안맞었던것 입니다.

또한 맥북 액정부분도 완전히 안닫히는것을 알수 있었습니다... ㅠㅠ



이른바 스웰링 현상이 발생한 것 입니다.

이대로 두면 화재가 발생할 수도 있다고 하니 배터리를 교체해야겠죠...

당연히 공식서비스센터를 가면 많이 비싸겠고... 자가수리를 결정하였습니다.





1. 배터리 구매

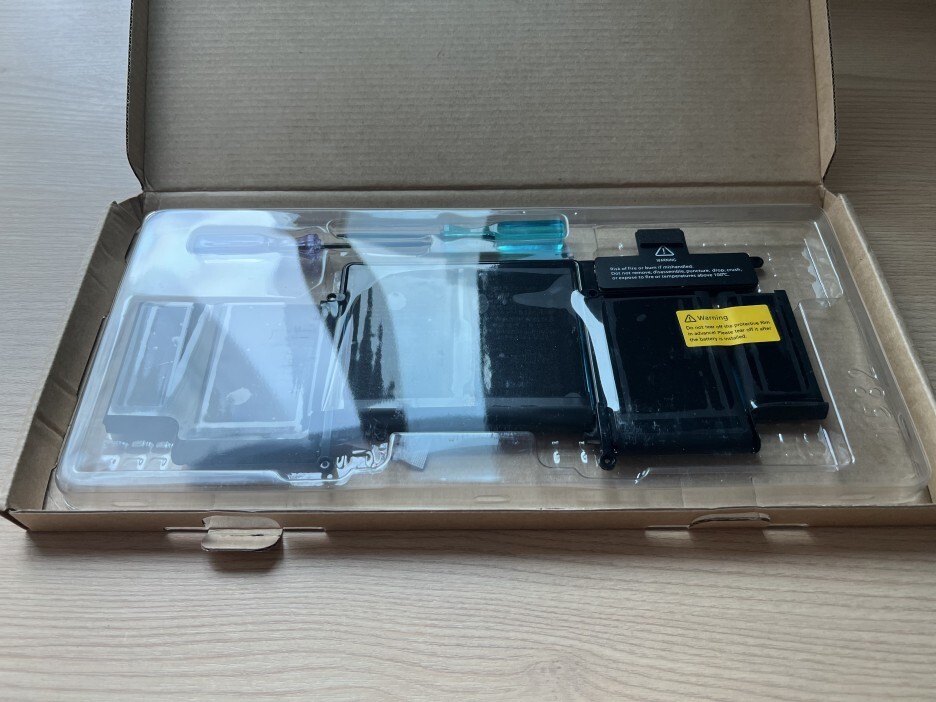

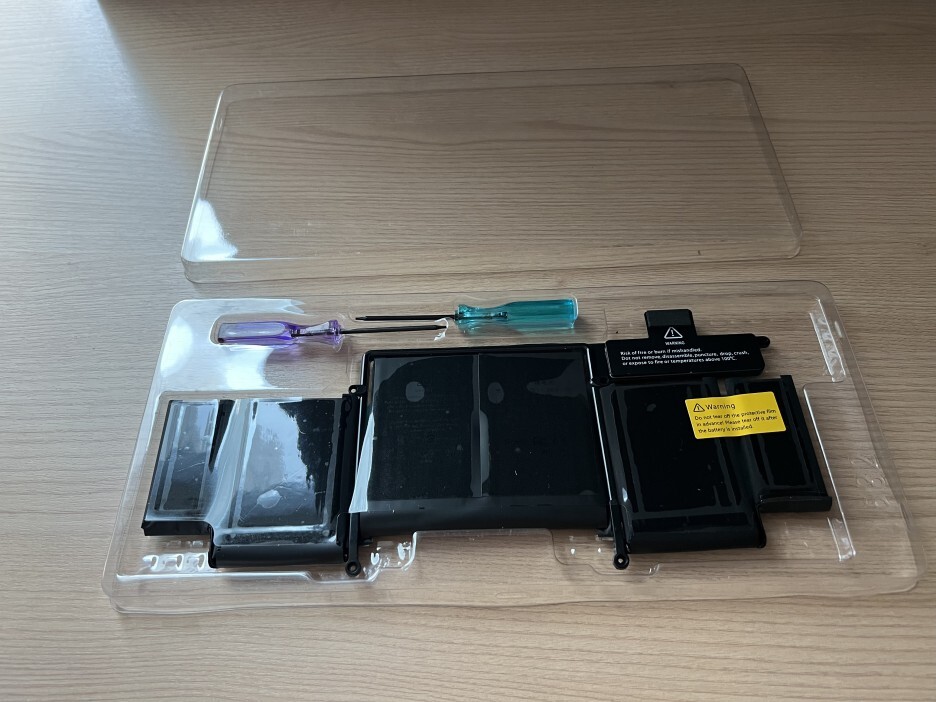

인터넷으로 구매한 배터리가 도착했습니다.

배터리와 드라이버 2개가 들어있습니다.



2. 맥북 하단 케이스 분리



배터리를 교체하려면 백북의 하단 케이스를 분리해야 합니다.

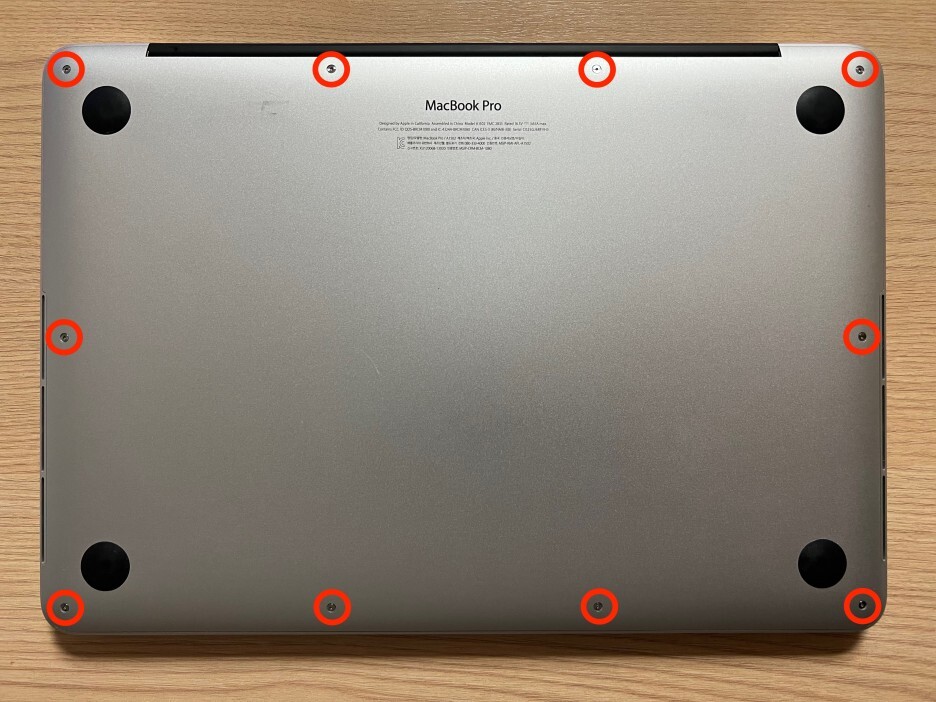

우선 맥북을 뒤집은 후, 다음의 10곳의 나사를 풀어야 합니다.

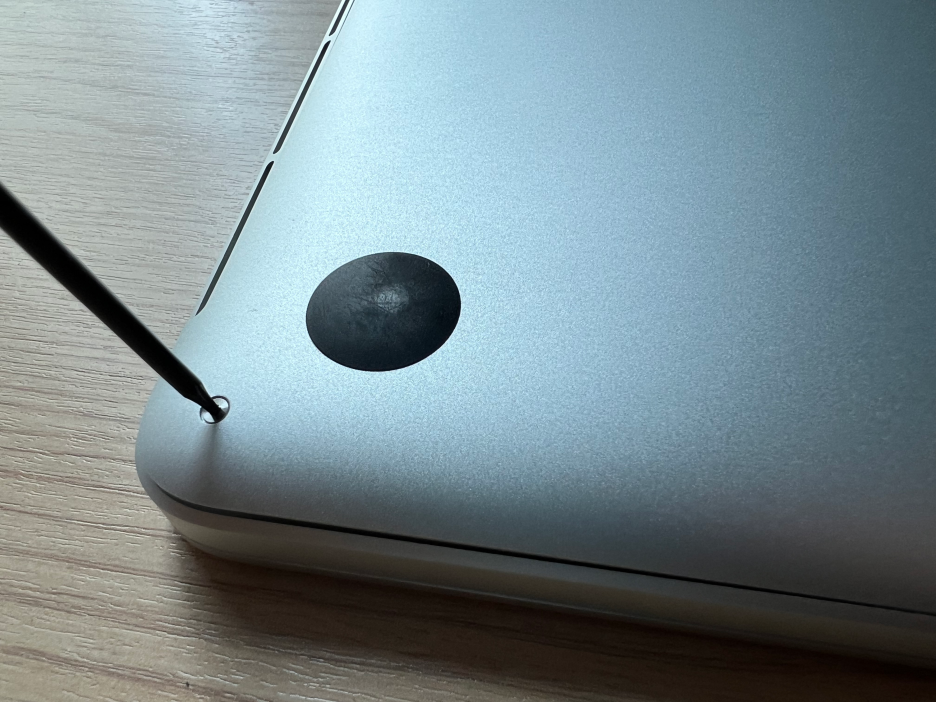

첫번째 나사를 풉니다. 배터리가 부풀어 올라서 나사를 풀자마자 벌어지는 것을 알 수 있습니다.

모든 나사를 조심해서 풀면 됩니다.

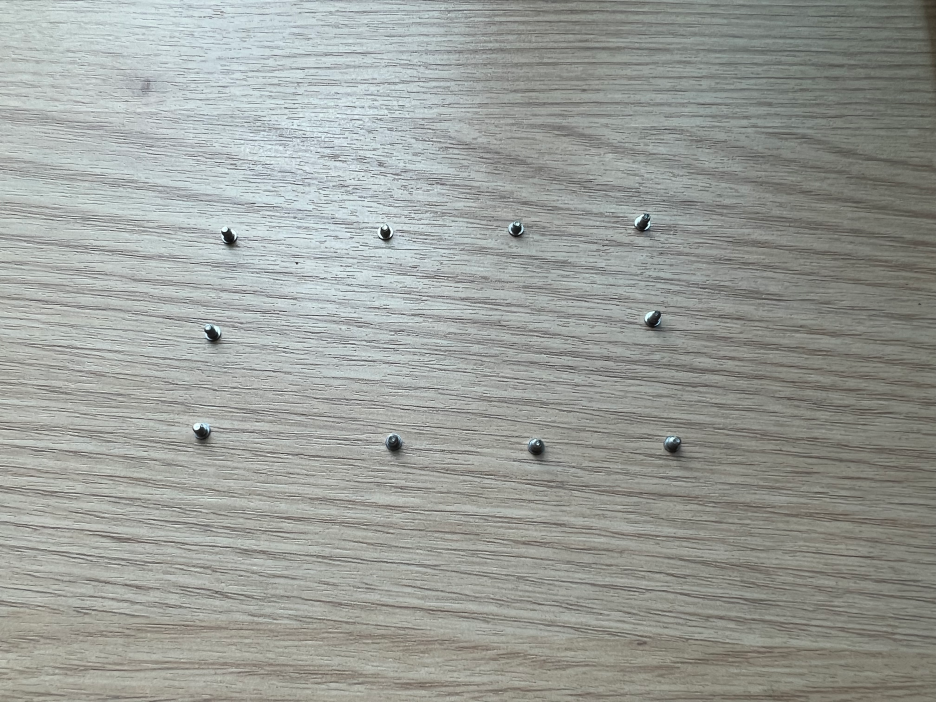

나사는 위치에 맞게 순서대로 놓아줍니다.

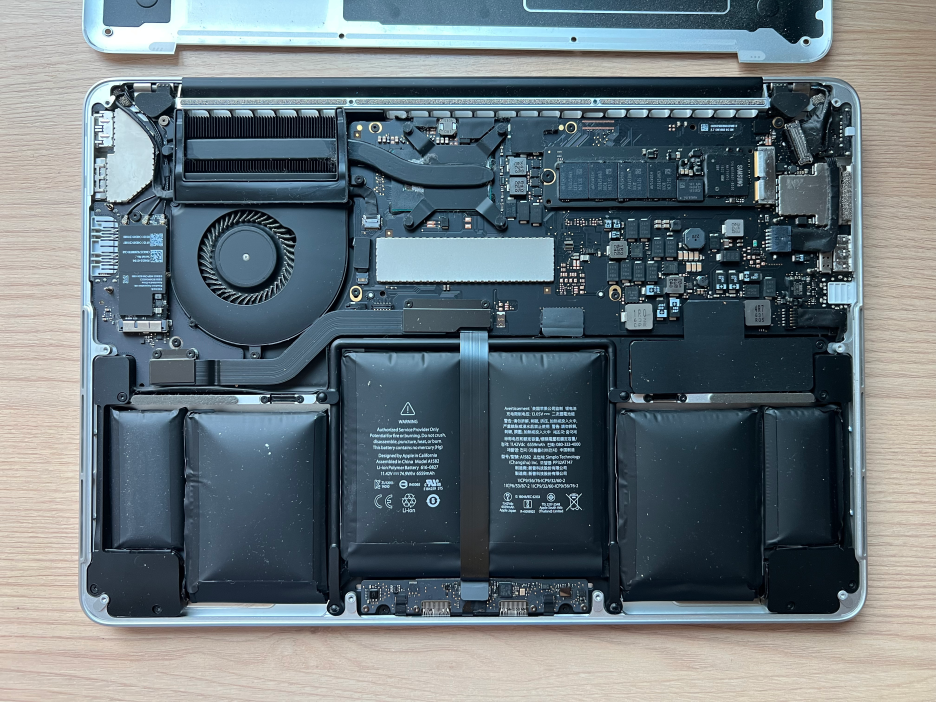

나사를 다 풀어서 열어보았습니다.

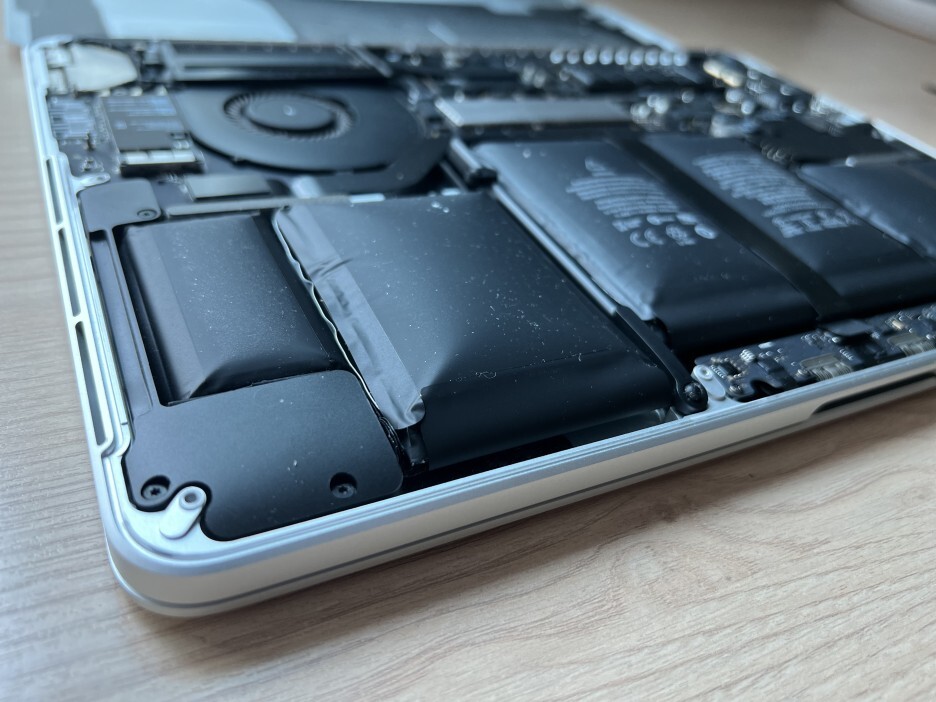

옆에서 보니 배터리가 얼마나 부풀었는지 아시겠죠?



3. 케이블 분리

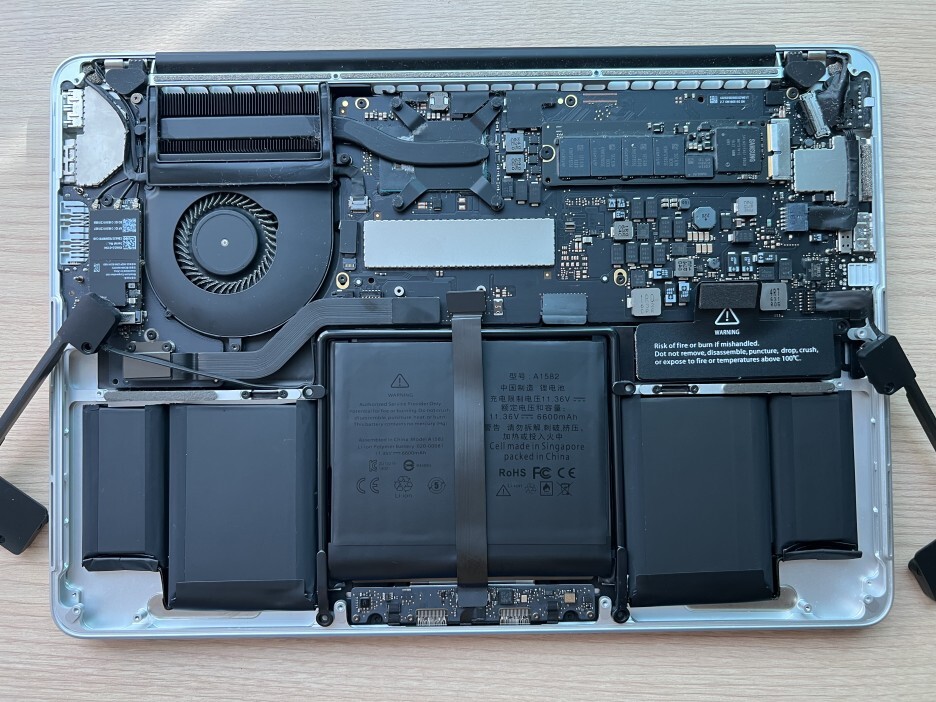

이제 배터리를 교체하기 위해서 아래 사진과 같이 4군데의 케이블을 분리해야 합니다.

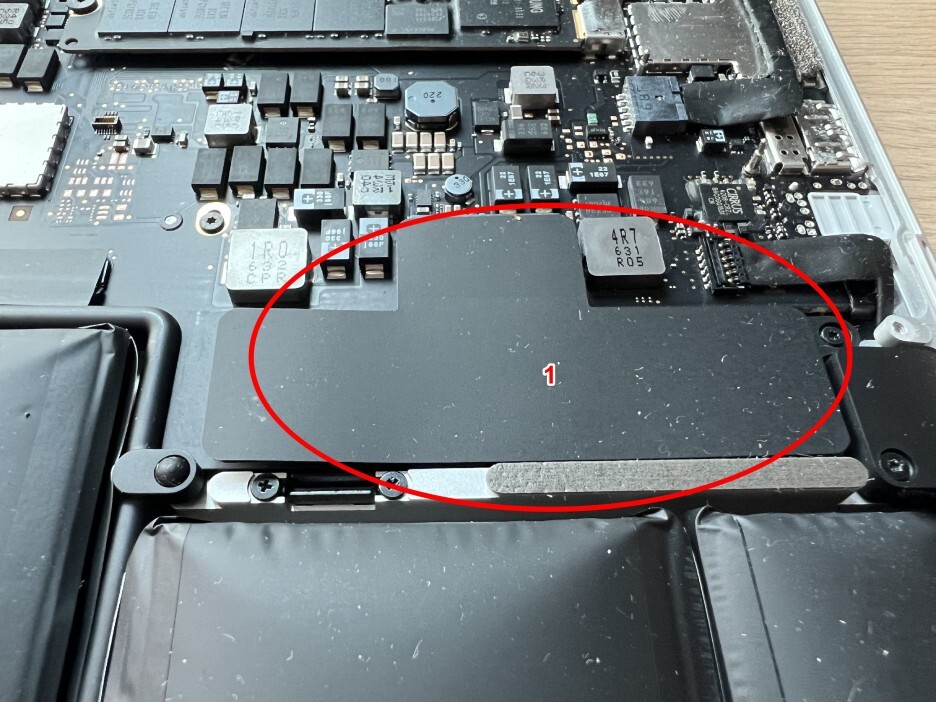

1) 전원컨넥터 분리

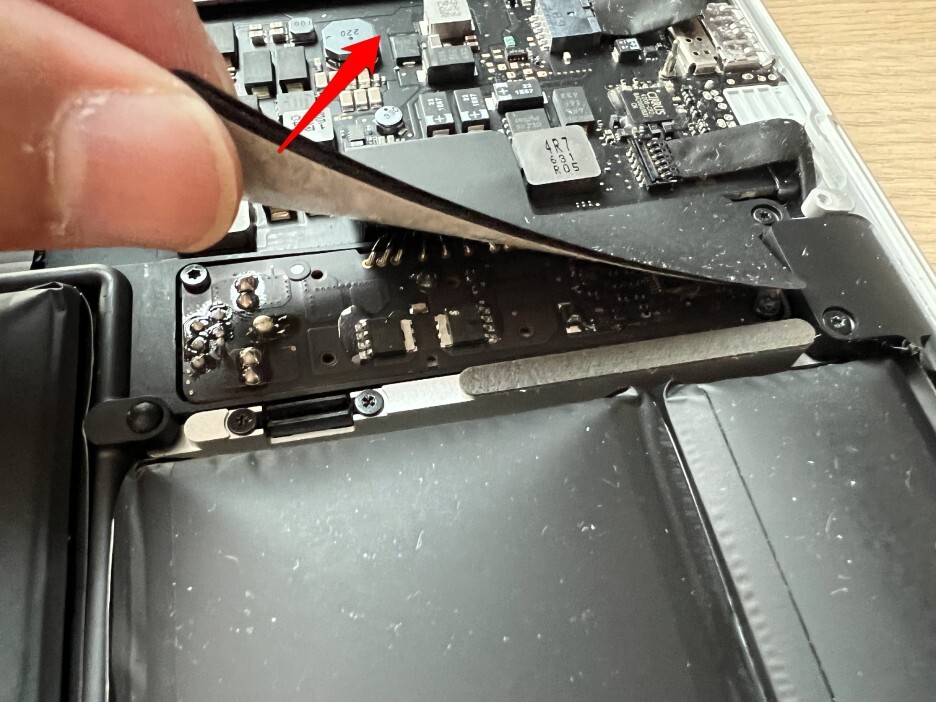

1번 부분의 검은색 커버를 위로 들어올립니다. 접착제가 붙어있지만 쉽게 떨어집니다.

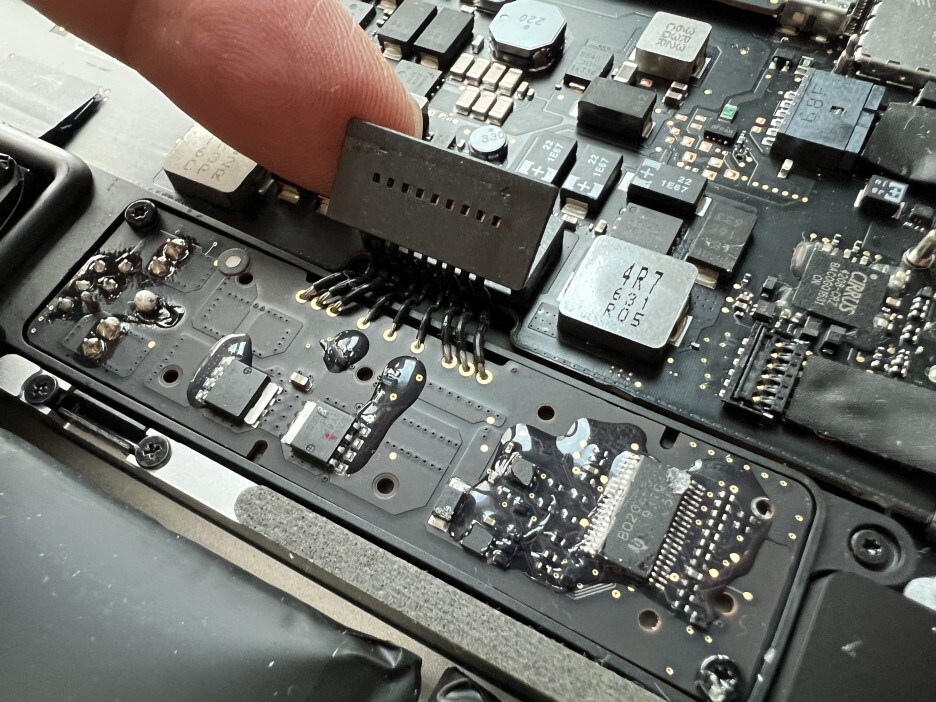

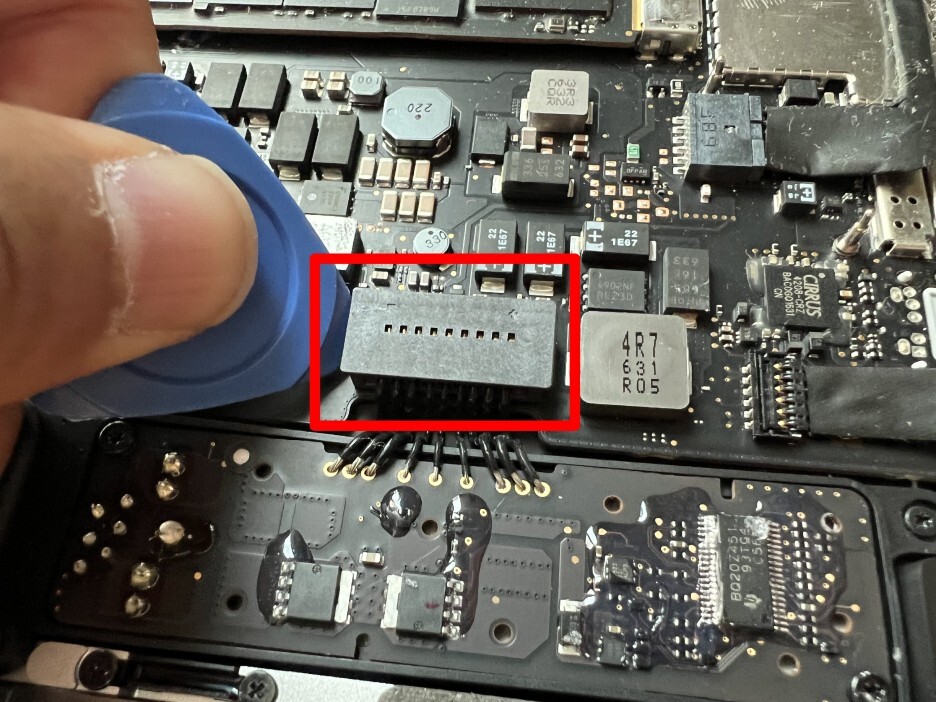

전원 커넥터를 분리합니다. 플라스틱 헤라 등으로 분리하시면 됩니다. 저같은 경우는 아이폰 배터리 교체 키트에 들어있는 도구를 사용했습니다.

커넥터가 분리 되었으면 다시 연결되지 않게 앞으로 살짝 젖혀 놓습니다.

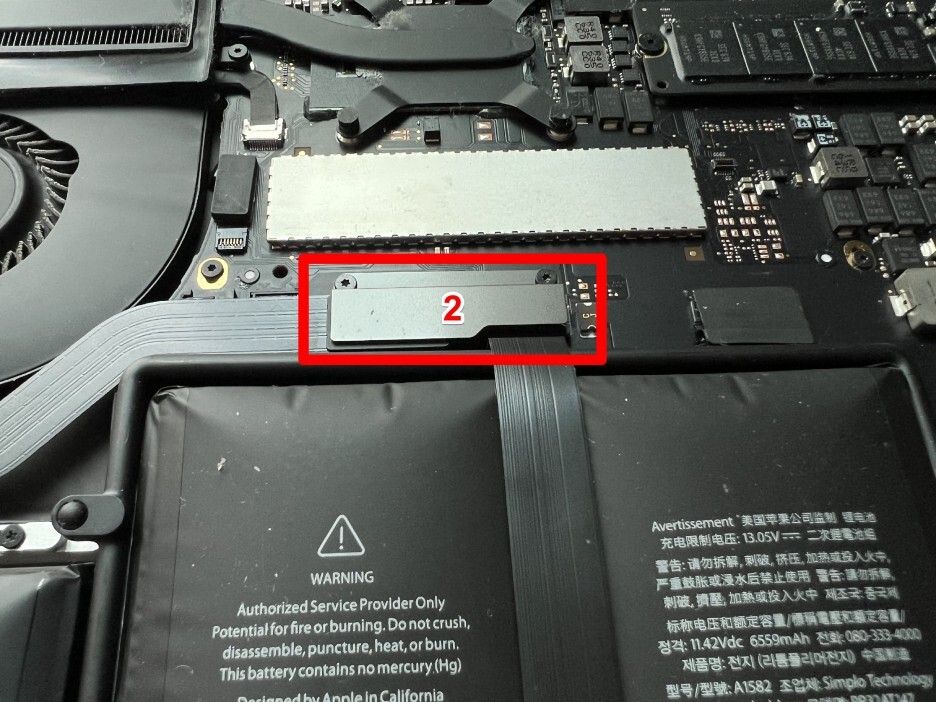

2) 트랙패드 케이블

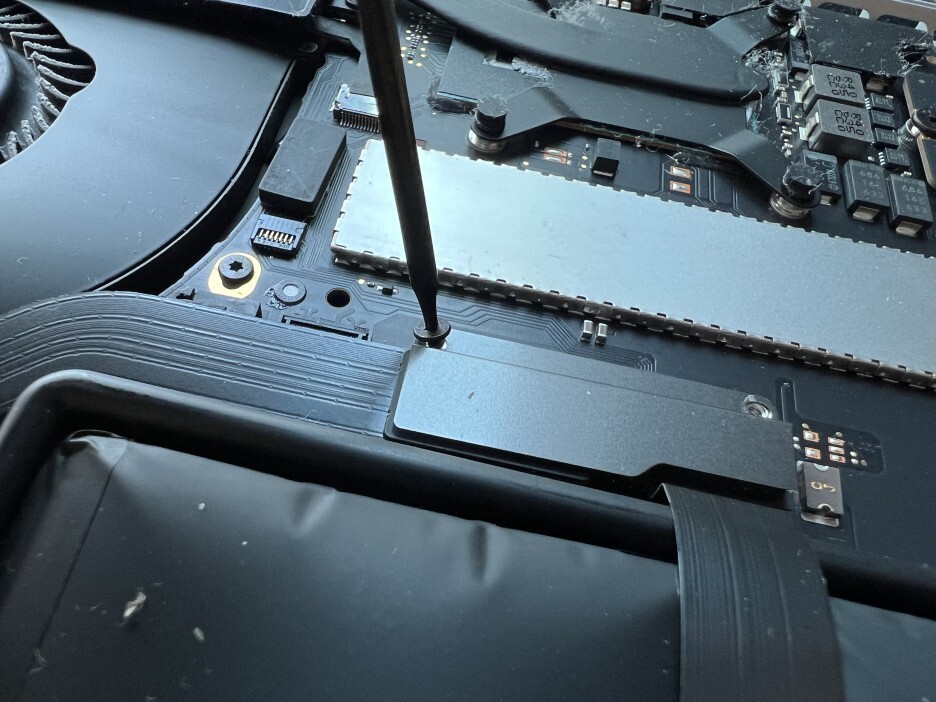

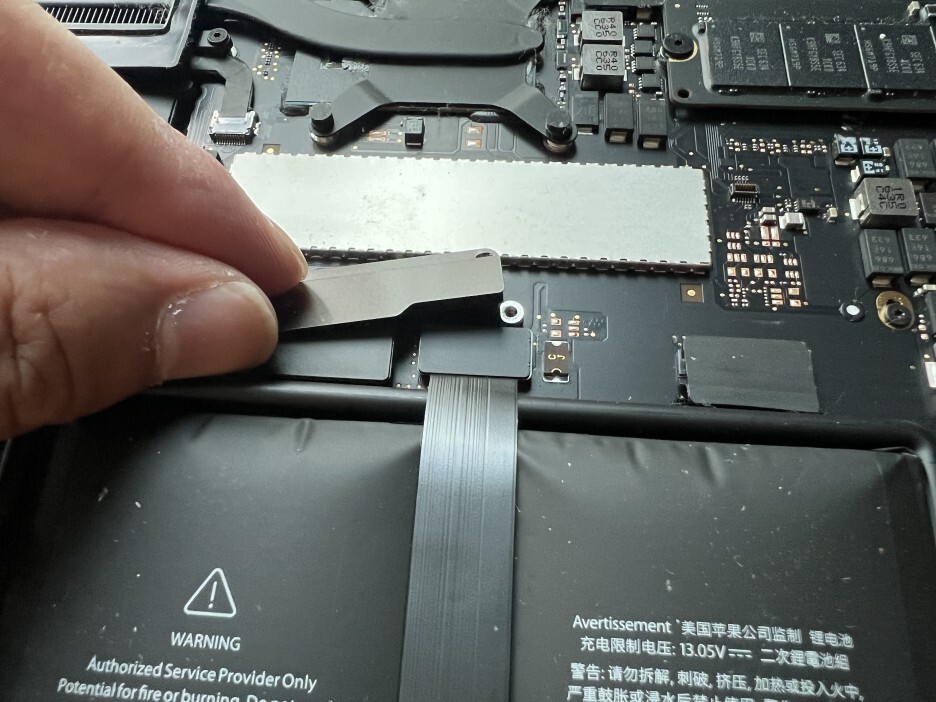

케이블 브라켓을 분리합니다.

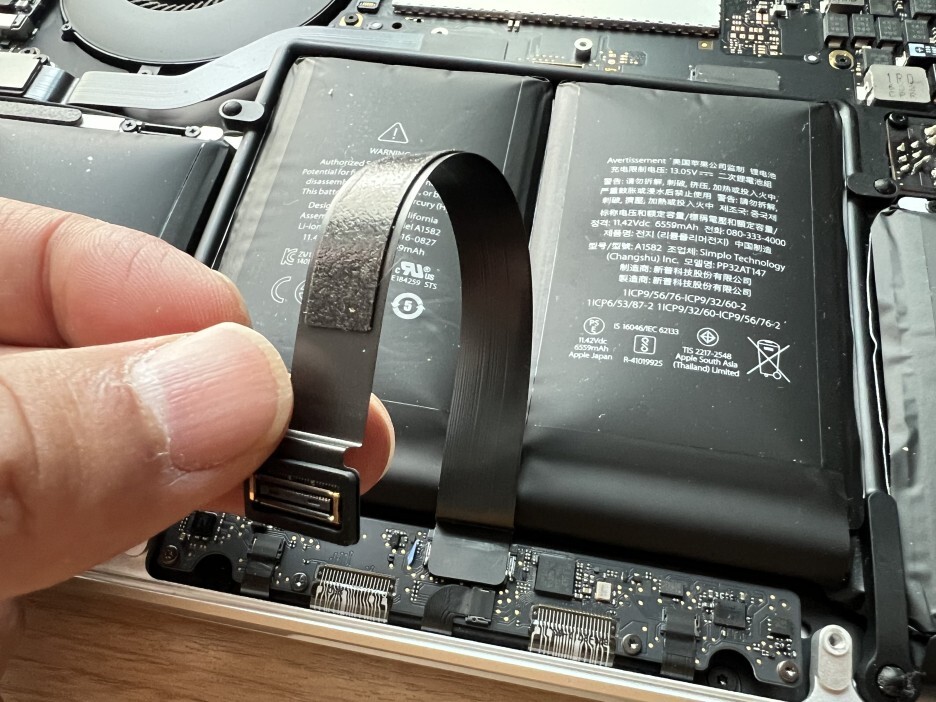

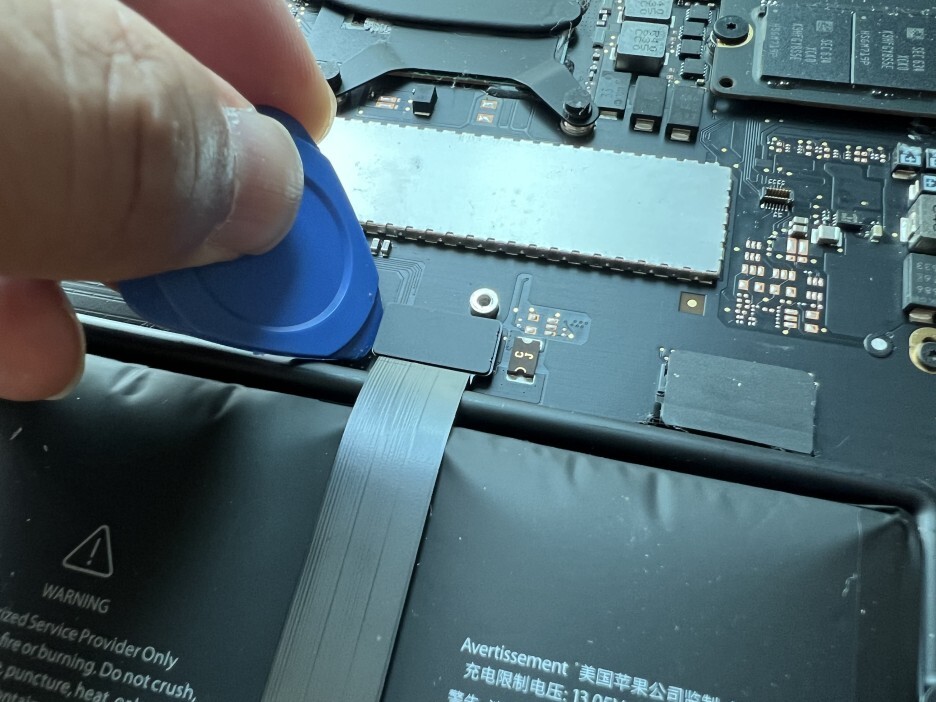

트랙패드 케이블을 보드에서 분리합니다. 마찬가지로 플라스틱 헤라 등의 도구를 사용하면 쉽게 분리할 수 있습니다.

분리된 케이블은 아래로 젖혀 놓습니다.

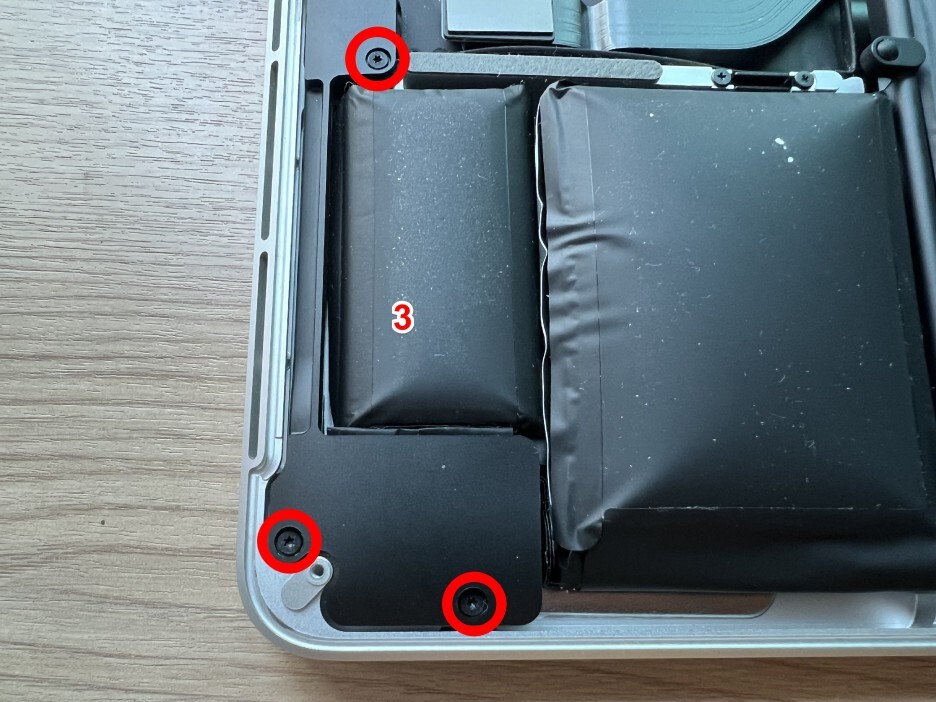

3, 4) 좌우 스피커

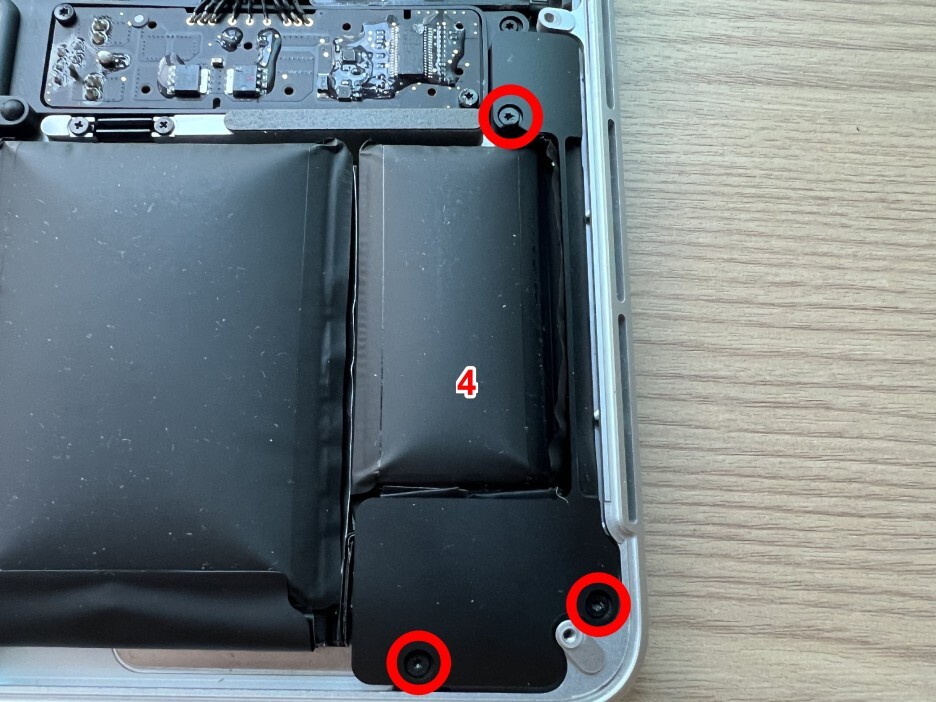

좌, 우 각각 3개의 나사를 푼 후 옆으로 젖혀 놓습니다.



4. 배터리 분리



이제 배터리를 분리하겠습니다.

다른 블로그를 보면 스티커 제거제를 뿌린 후 일정 시간이 지난 후에 작업하라고 되어 있는데...

이 작업을 진행할 때는 미처 스티커 제거제를 준비하지 못해서 그냥 제거해 보았습니다.

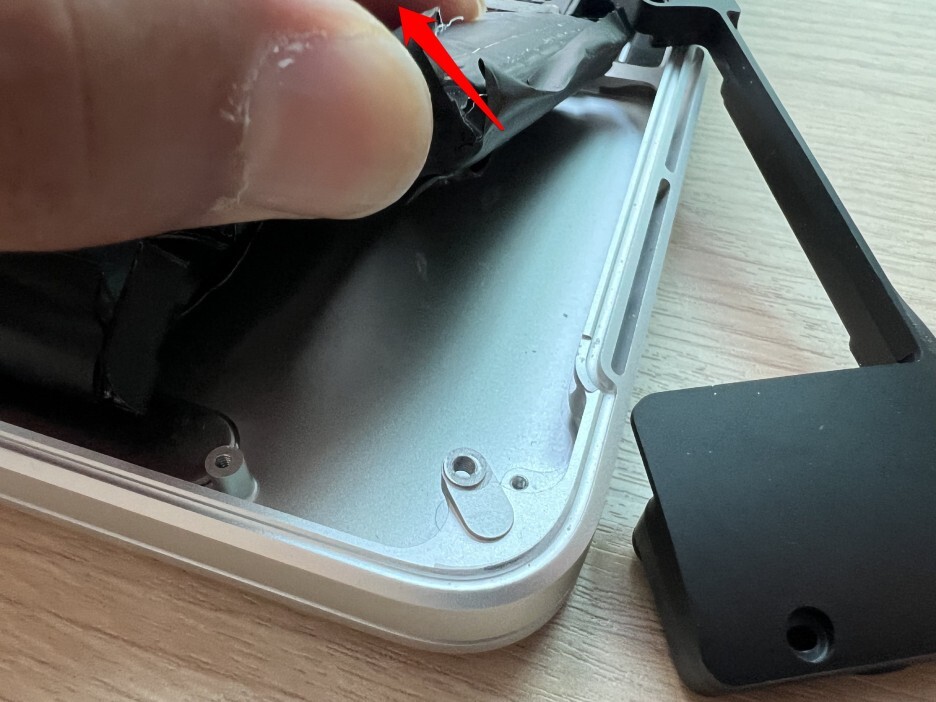

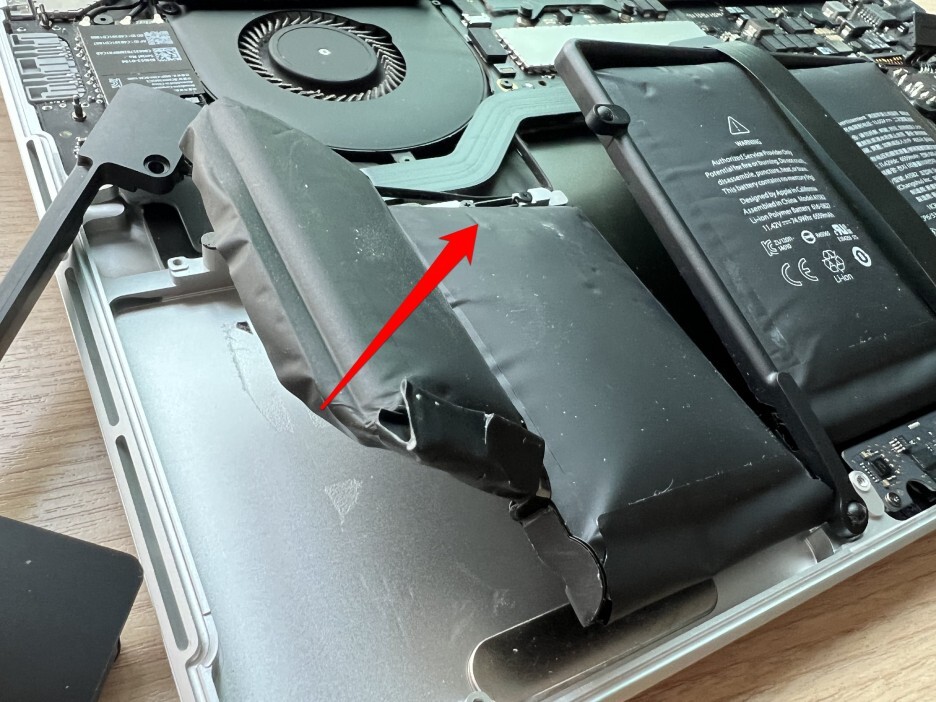

양쪽 끝에서 부터 힘주어 천천히 뜯어 내 보니 힘은 좀 들어갔지만 어렵지 않게 뜯어 냈습니다.

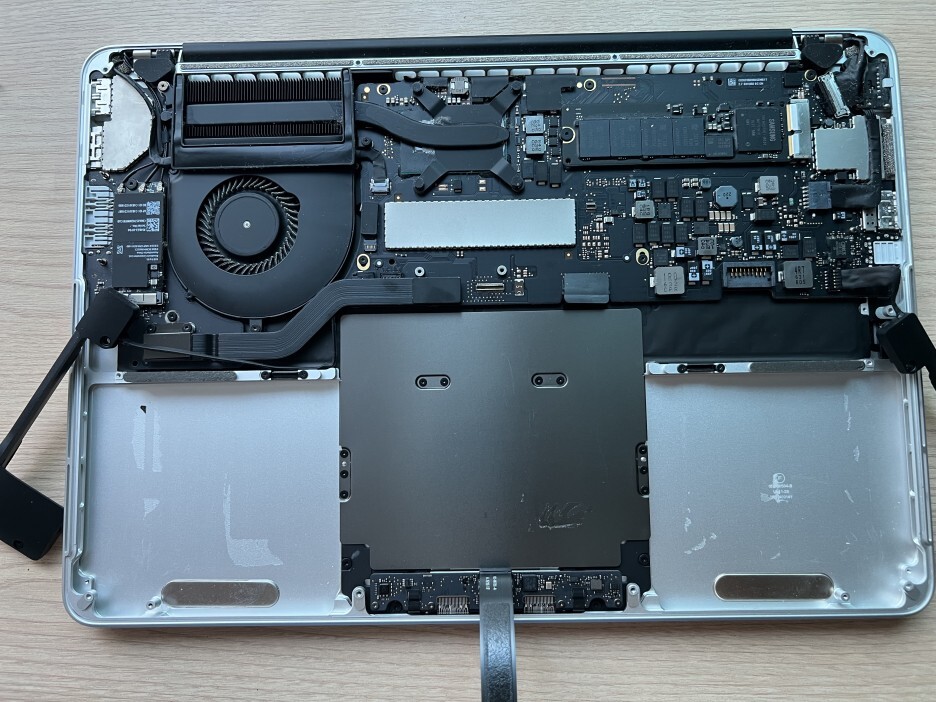

겨우 배터리를 분리했습니다.



분리된 배터리의 모습입니다. 양쪽 끝부분의 배터리가 많이 부풀어 올라 있습니다.



5. 새 배터리 장착



이제 드디어 새 배터리를 장착하겠습니다.

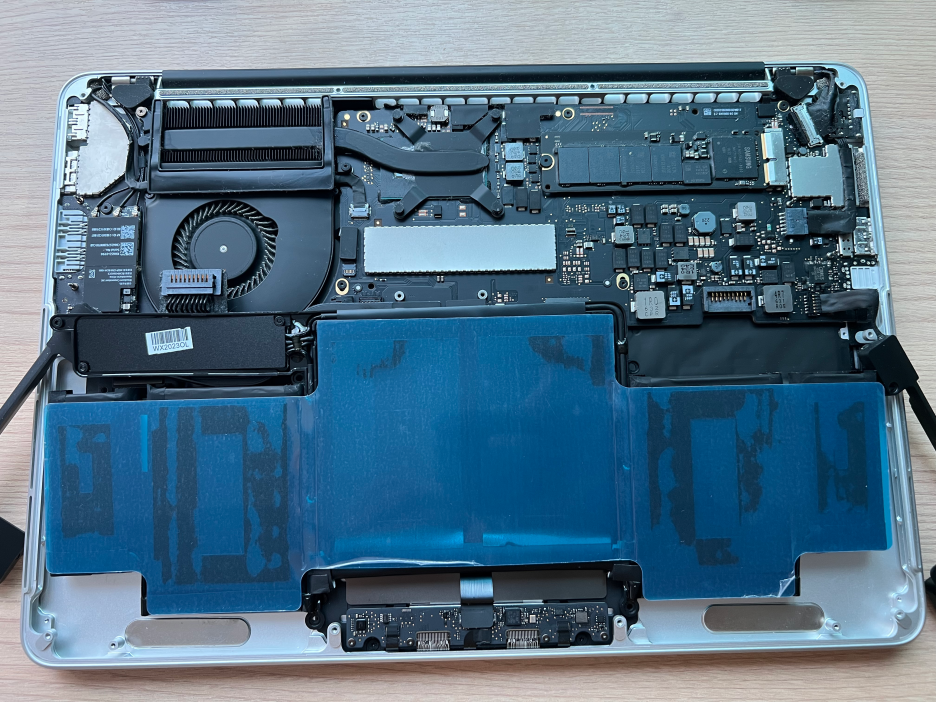

1) 우선 파란색 플라스틱 커버가 붙어있는 부분을 위로 하고 배터리를 맥북에 위치시킵니다. (지금은 대충 놓아도 됩니다.)

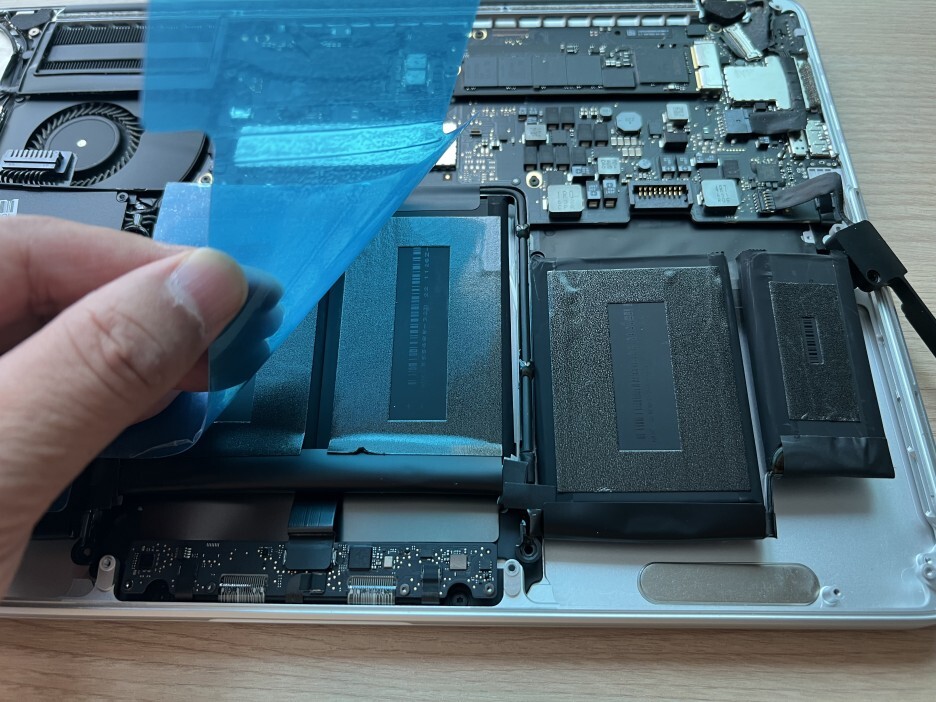

2) 파란색 플라스틱 커버를 제거합니다. (아랫부분에 양면 스티커가 나타납니다.)

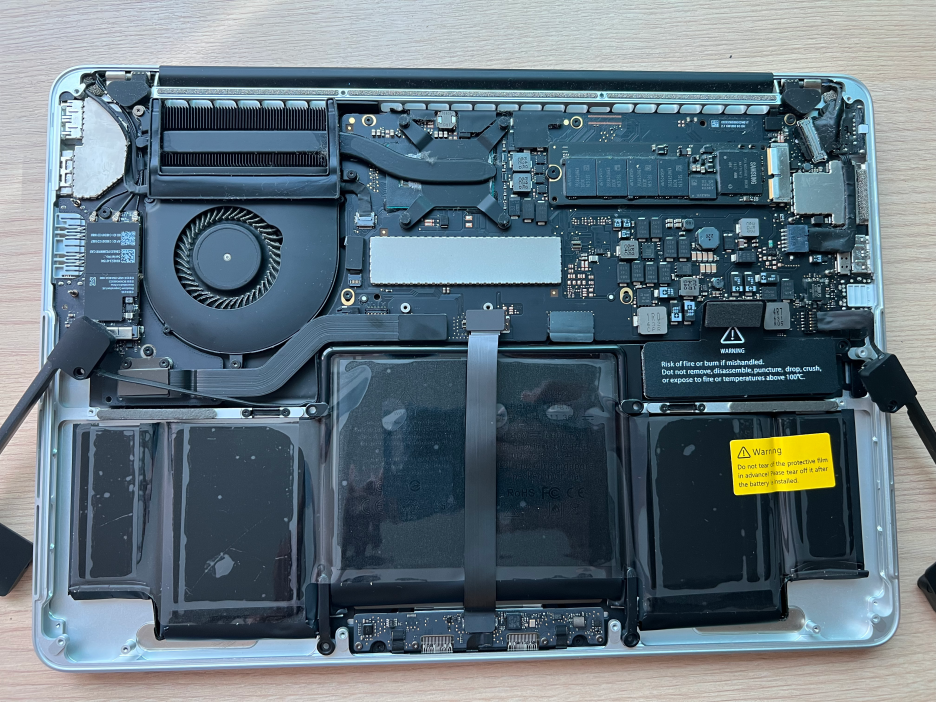

3) 이제 배터리를 뒤집어 잘 배치시킨 후, 위에서 눌러 스티커부분을 케이스에 붙입니다.

4) 위의 투명 보호 필름을 뗍니다.

5) 트랙패드 케이블을 연결합니다.

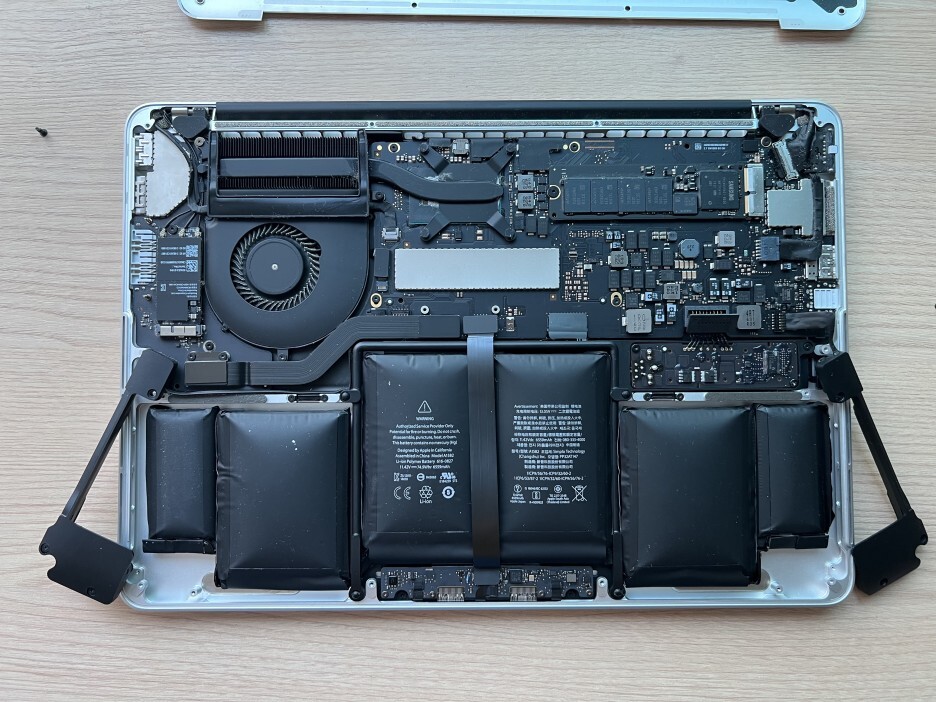

6) 앞에서의 역순으로 분리한것을 모두 조립합니다.(좌, 우 스피커, 트랙패드 케이블 브라켓, 전원컨넥터)



6. 맥북 하단 케이스 조립



맨 처음 분리한 나사를 다시 조립합니다.



7. 맥북 배터리 교체 완료



맥북 배터리 교체가 완료되었습니다.

아래 사진 보이시죠?

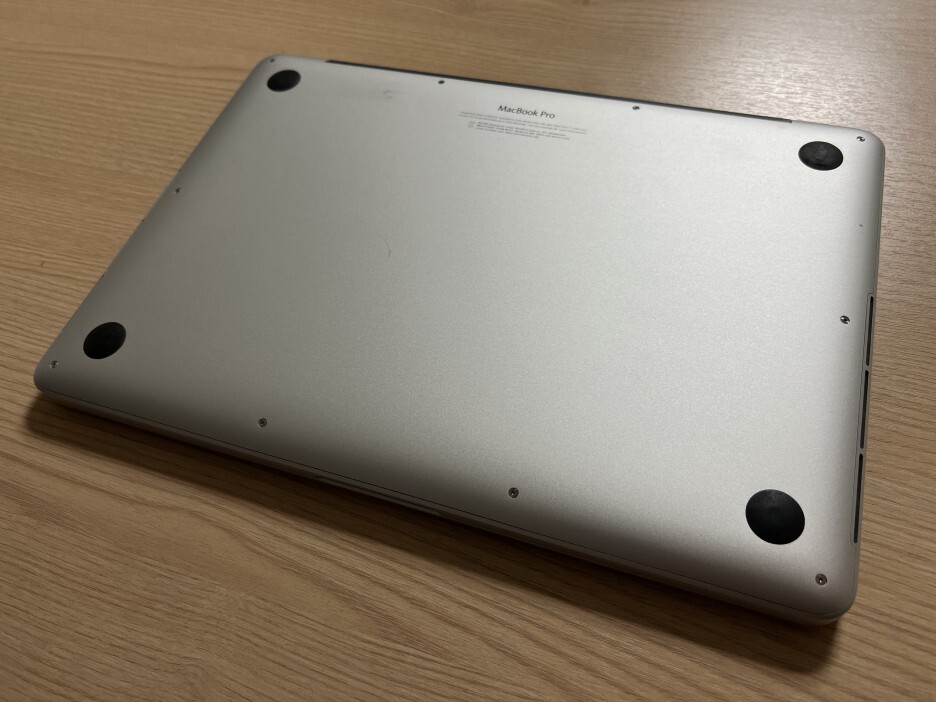

바닥에서 떠있던 고무 발판(왼쪽 사진)이 바닥에 딱 붙어있습니다(오른쪽 사진).

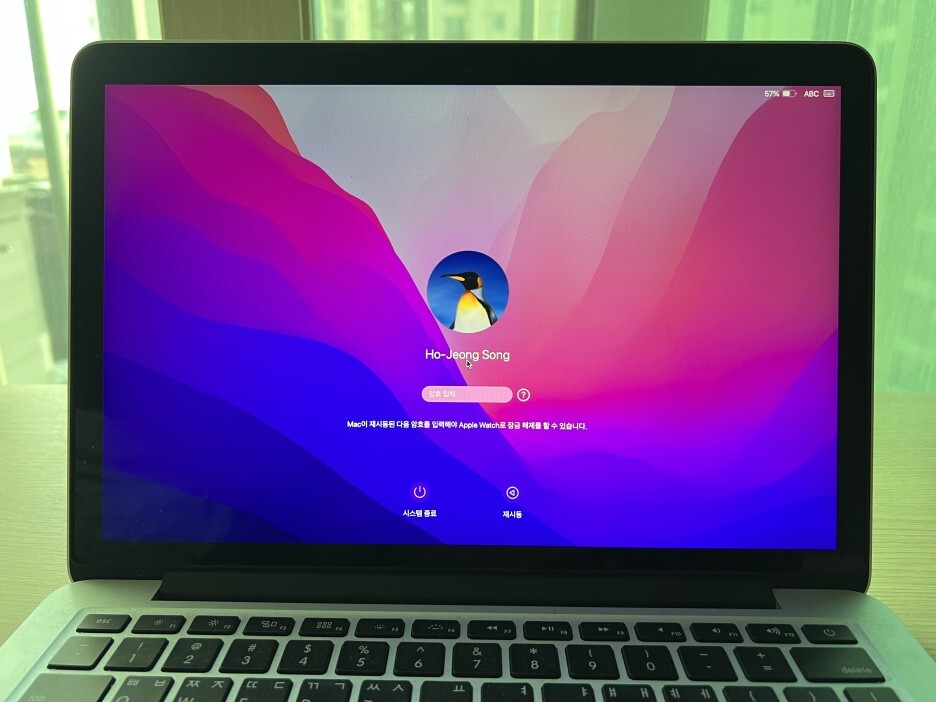

이제 맥북의 전원을 켜 보니 이상 없이 잘 켜집니다...^^



맥북 프로 2015년 Early 13인치...

아직 몇년 더 현역으로 뛰어도 될 것 같습니다...^^
